Рефераты
Карбонильная защита
Для множества применений, в частности, почти для всех трансформаторов и электродвигателей, нужен материал с высокой магнитной проницаемостью. Нам повезло — у нас издавна есть железо. Однако оно металл, проводник; и как следствие — токи Фуко, падение КПД, нагрев оборудования. Решение проблемы: сердечник из изолированных пластин, но вдоль пластин ток течь всё же может, и это решение применимо только на низких частотах. Естественный следующий шаг был сделан ровно век назад: композит — отдельные ферромагнитные частицы в диэлектрической матрице. Получается ферромагнетик с умеренной магнитной проницаемостью, почти диэлектрик, пригодный для радиочастот. Второе глобальное применение для подобных материалов — защитные экраны; в этом случае важно поглощение электромагнитных волн. Какие характеристики защитных материалов могут быть достигнуты, если в качестве ферромагнитных частиц использовать карбонильное железо в виде сфер диаметром несколько микрон, полученное разложением пентакарбонила Fe(CО)5, а в качестве матрицы — силиконовый компаунд?

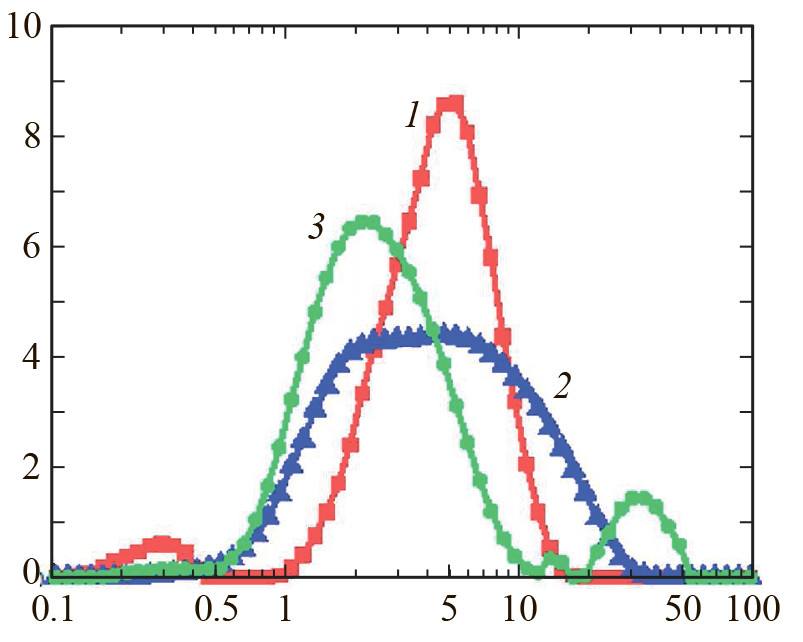

Исследователи из Института физического материаловедения СО РАН (г. Улан-Удэ) изготовили композиты с разным содержанием карбонильного железа трёх разных марок и измерили коэффициенты отражения, поглощения и пропускания слоем толщиной 1,9 мм, а также магнитную и диэлектрическую проницаемость в диапазоне от 0,1 до 6 ГГц. Для композита, содержащего 88,9% порошка железа марки P10, получено для частот 1—3—6 ГГц поглощение 5—40—60%, отражение 5—10—20% и прохождение 90—50—20% соответственно. Действительная магнитная проницаемость изменялась от 5,5 до 2,5, диэлектрическая — от 14 до 15.
